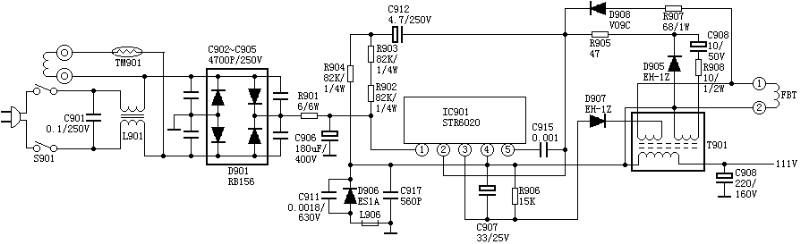

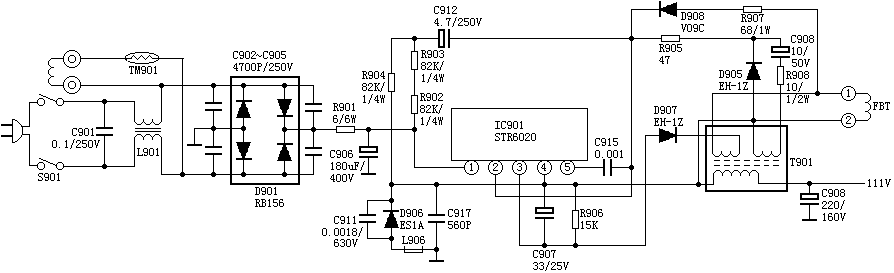

采用STR6020厚膜块的彩电有：日立CAP-161D、CTP-233、CTP-237、CEP-321D、金星C472、金星C515、福日HFC-237、HFC-321等，称之为NP82机芯，它属于热底板机芯。 振荡过程 C908上的300V直流电压经R902、R903、C912加到STR6020的（2）脚内部开关管的B极，同时加到STR6020的（1）脚内部开关管的C极，开关管开始导通，在T901的Ⅰ绕组产生感应电压，经T901耦合，在Ⅲ绕组也产生感应电压，极性为右正左负，此正反馈电压经R908、C908、R905加到STR6020的（2）脚，使内部开关管电流进一步增大，强烈的正反馈使开关管迅速饱和。 开关管饱和后，T901Ⅰ绕组中的电流线性增大，电流从STR6020的（4）脚，即开关管的E极流出，在C909上建立111V的直流电压，同时T901储存磁场能量。此时正反馈绕组对C908不断充电，使STR6020（2）脚的电压不断下降，最后迫使STR6020内部开关管退出饱和状态。 开关管退出饱和状态后，T901Ⅰ绕组中的电流减小，使T901各绕组的感应电压极性全部翻转，此时T901的Ⅲ绕组感应电压的极性为左正右负，此电压又经R908、C908、R905加到STR6020的（2）脚，使内部开关管的电流进一步减小，如此循环使开关管迅速截止。开关管截止期间，T901Ⅰ绕组中电流不能突变，要继续维持原方向流动，续流二极管D906导通，T901Ⅰ绕组的电流经D906继续给C909充电，磁场能转为C909中的电场能，使C909上111V电压更加平滑，另外T901Ⅱ绕组的感应电压使D907导通，在C907上产生直流电压，给STR6020内部取样稳压电路供电。 在开关管截止期间，Ⅲ绕组的电势也使D905导通，C908上的电压经D905放掉，使STR6020（2）脚电压不断回升，另一方面，行逆程脉冲经R907、D908也送到STR6020的（2）脚，使开关管的截止期提前结束，又进入下一个振荡循环。 稳压电路 STR6020的稳压电路由内部自动完成。STR6020设计时输出电压为111V。 保护电路 NP82C机芯的保护电路由可控硅Q751构成（图中未画出），它有三路保护：行电流过流保护、显象管阳极过压保护和开关电源输出过压保护，一旦这三个地方有异常，Q751导通，111V被短路，开关电源停振。
